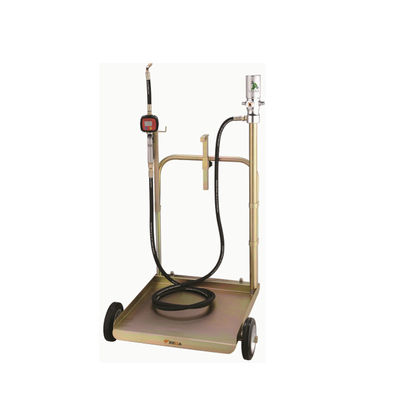

YEEDA YD51-013A 220KG Διανομέας λαδιού τρόλεϊ: 18L/Min, ±0,5%, για Αποθήκες/Συνεργεία/Επιμελητεία
Προδιαγραφές προϊόντος
| Κατηγορία εξαρτημάτων |
Ειδική Προδιαγραφή |
| Μάρκα & Μοντέλο |
YEEDA YD51-013A (Κιτ διανομής λαδιού 3:1 με τρόλεϊ 180-220KGS, σχεδιασμένο για διανομή λαδιού μεσαίου ιξώδους μεγάλου τυμπάνου, ιδανικό για βιομηχανικές αποθήκες, εργαστήρια βαρέως τύπου και κέντρα logistics) |
| Τύπος προϊόντος |
Ενσωματωμένο σύστημα: Αντλία λαδιού με λειτουργία αέρα + αρθρωτό τρόλεϊ βαρέως τύπου + σωλήνας διανομής + ψηφιακός μετρητής |
| Αντλία λαδιού που λειτουργεί με αέρα |
- Αναλογία συμπίεσης:3:1 (βελτιστοποιημένο για λάδι μεσαίου ιξώδους, π.χ. SAE130)
- Συνδέσεις:Είσοδος αέρα (F1/4"G), Έξοδος λαδιού (M1/2"G)
- Βαθμολογίες πίεσης:Πίεση εργασίας (8 Bar), Μέγ. Πίεση ροής (24 Bar)
- Μετρήσεις απόδοσης:Κατανάλωση αέρα (100 L/Min), Σχετική χωρητικότητα (18 L/Min), Διάμετρος σωλήνα αναρρόφησης (42mm)
- Εφαρμόσιμα λάδια:Λάδι κινητήρα, υδραυλικό λάδι, λάδι κιβωτίου ταχυτήτων, συνθετικό λάδι (έως ιξώδες SAE130)
|
| Αρθρωτό τρόλεϊ βαρέως τύπου |
- Χωρητικότητα φορτίου:180-220KGS (ταιριάζει τυπικά και ακανόνιστου σχήματος τύμπανα 220KGS)
- Κινητικότητα:2 σταθεροί τροχοί υψηλής ποιότητας + 2 τροχίσκοι (ομαλός ελιγμός σε δάπεδα από μπετόν/αποθήκη)
- Δομικά χαρακτηριστικά:Βάση στήριξης αντλίας + συσκευή σύσφιξης τυμπάνου (ασφαλίζει μεγάλα τύμπανα/αντλία για να αποτρέψει την ανατροπή)
- Φινίρισμα:Ψευδάργυρο (αντισκωριακό, ανθεκτικό στη διάβρωση σε λάδια και υγρά περιβάλλοντα)
- Πλαίσιο:Ενισχυμένος χάλυβας (διατηρεί το σχήμα χωρίς παραμόρφωση κάτω από φορτίο 220KGS)
|
| Εύκαμπτος σωλήνας διανομής |
- Μήκος:4 μέτρα (επιτρέπει τη διανομή σε μεγάλες αποστάσεις χωρίς επανατοποθέτηση του βαριού καροτσιού)
- Εσωτερική διάμετρος (ID):1/2" (εξασφαλίζει ανεμπόδιστη ροή για μεταφορά μεγάλου όγκου)
- Υλικό:SAE 10R2AT (ανθεκτικό στο λάδι, ανθεκτικό στη φθορά, ανθεκτικό για συχνή βαριά χρήση)
- Πίεση εργασίας:138 Bar (αντέχει την έξοδο υψηλής πίεσης από την αντλία)
- Συνδέσεις:Είσοδος/Έξοδος (1/2") (συμβατό με αντλία και ψηφιακό μετρητή)
|
| Ψηφιακός μετρητής |
- Εύρος ροής:1-25 L/Min (ταιριάζει με τη σχετική χωρητικότητα 18 L/Min της αντλίας)
- Ακρίβεια:±0,5% (ακριβής για παρακολούθηση αποθέματος λαδιού μεγάλου όγκου και χρέωση πελατών)
- Όρια πίεσης:Ελάχιστη πίεση εργασίας (5 Bar), μέγιστη πίεση εργασίας (100 Bar)
- Προσαρμοστικότητα θερμοκρασίας:-20℃ ~ +60℃ (εργάζεται σε ψυχρές αποθήκες και ζεστά περιβάλλοντα εργαστηρίου)
- Σπείρωμα εισαγωγής λαδιού:1/2 Bsp/NPSM (συμβατό με την έξοδο του σωλήνα)
|
Αποτελέσματα δοκιμής απόδοσης
| Στοιχείο δοκιμής |
Συνθήκη δοκιμής |
Αποτέλεσμα δοκιμής |
| Αποδοτικότητα μεταφοράς μεγάλου τυμπάνου |
Μεταφέρετε λάδι από τύμπανο 220KGS (≈280L) στην ονομαστική χωρητικότητα της αντλίας 18 L/Min |
Αδειάζει το τύμπανο σε ~15,6 λεπτά. καμία πτώση ροής ή καταπόνηση της αντλίας. Ο σωλήνας αναρρόφησης εκχυλίζει το 97% του λαδιού (υπολειπόμενο ≤8L) |
| Ακρίβεια διανομής |
Διανείμετε 20L, 30L και 50L υδραυλικού λαδιού (SAE100) χρησιμοποιώντας τον ψηφιακό μετρητή |
Μετρημένοι όγκοι: 20,01L, 30,02L, 50,03L--όλα εντός του εύρους ακρίβειας ±0,5% |
| Σταθερότητα & Κινητικότητα Τρόλεϊ |
Μετακινήστε το καροτσάκι (με τύμπανο 220 KGS) σε 100 μέτρα τσιμεντένια πατώματα αποθήκης |
Το τρόλεϊ ελίσσεται ομαλά μέσω τροχών. Οι σταθεροί τροχοί διατηρούν την ευθεία κίνηση. Το τύμπανο παραμένει πλήρως ασφαλισμένο από τη συσκευή σύσφιξης (χωρίς ανατροπή ή μετατόπιση) |
| Ανθεκτικότητα υπό πίεση |
Λειτουργήστε την αντλία στη μέγιστη πίεση ροής (24 Bar) για 3 ώρες με λάδι κιβωτίου ταχυτήτων (SAE130) |
Ο εύκαμπτος σωλήνας δεν παρουσιάζει πρήξιμο, ρωγμές ή διαρροή. Τα εξαρτήματα της αντλίας (εξαρτήματα συμπίεσης, συνδέσεις) παραμένουν άθικτα. Το πλαίσιο του τρόλεϊ διατηρεί τη δομική σταθερότητα |
Λεπτομέρειες προϊόντος
Το κιτ διανομής λαδιού YEEDA YD51-013A με τρόλεϊ 3:1 αντιμετωπίζει τις μοναδικές προκλήσεις του χειρισμού λαδιού μεγάλου κυλίνδρου: "δυσκίνητη κινητικότητα βαρέων τυμπάνων, χαμηλή απόδοση μεταφοράς και ανακριβής μέτρηση όγκου". ΜεΤρόλεϊ βαρέως τύπου 220 KGS + αντλία υψηλής ροής 18 L/Min + ψηφιακός μετρητής ακριβείας ±0,5%Ως βασικά πλεονεκτήματά του, επαναπροσδιορίζει την απόδοση για τη διανομή λαδιού μεγάλου όγκου σε βιομηχανικές συνθήκες:
Τρόλεϊ βαρέως τύπου: Η σταθερότητα συναντά την κινητικότητα
- Χωρητικότητα 220 KGS & ψευδάργυρο:Σε αντίθεση με τα τυπικά καρότσια 60KGS, αυτό το ενισχυμένο καρότσι χειρίζεται τύμπανα πλήρους μεγέθους 180-220KGS, εξαλείφοντας την ανάγκη για συχνές αντικαταστάσεις μικρών τυμπάνων. Το ψευδάργυρο φινίρισμα αντιστέκεται στη σκουριά και τους λεκέδες λαδιού, εξασφαλίζοντας μακροζωία ακόμη και σε υγρά εργαστήρια ή εξωτερικούς αποθηκευτικούς χώρους.
- Ασφαλής και ευέλικτος σχεδιασμός:Η συσκευή σύσφιξης τυμπάνου κλειδώνει τα μεγάλα τύμπανα στη θέση τους για να αποτρέψει την ανατροπή -- ένα κρίσιμο χαρακτηριστικό ασφαλείας κατά τη μετακίνηση βαρέων φορτίων. Οι 2 σταθεροί τροχοί και οι 2 τροχίσκοι υψηλής ποιότητας επιτρέπουν την εύκολη μετακίνηση στα δάπεδα της αποθήκης, εξοικονομώντας 50% του χρόνου εργασίας σε σύγκριση με το χειροκίνητο χειρισμό τυμπάνων ή την εξάρτηση με περονοφόρο ανυψωτικό.
3:1 Λειτουργία με αέρα αντλία: Αποδοτική μεταφορά μεσαίου ιξώδους
- Ταχεία ροή 18 L/Min:Η αντλία αναλογίας συμπίεσης 3:1 παρέχει σταθερή υψηλή ροή, αδειάζοντας ένα τύμπανο 220 KGS σε ~15,6 λεπτά -- 3 φορές ταχύτερα από τις χειροκίνητες αντλίες. Αυτή η απόδοση είναι απαραίτητη για συνεργεία ή αποθήκες με υψηλές καθημερινές απαιτήσεις ανεφοδιασμού.
- Αξιόπιστη αναρρόφηση και συμβατότητα:Ο σωλήνας αναρρόφησης διαμέτρου 42 mm φτάνει στο κάτω μέρος των μεγάλων τυμπάνων, ελαχιστοποιώντας τα υπολειμματικά απόβλητα λαδιού. Ο σχεδιασμός της αντλίας είναι βελτιστοποιημένος για λιπαντικά μεσαίου ιξώδους (έως SAE130), καθιστώντας την ιδανική για υδραυλικά συστήματα, βιομηχανικά κιβώτια ταχυτήτων και βαριά μηχανήματα.
Ακριβής ψηφιακός μετρητής & ανθεκτικός σωλήνας
- Ακρίβεια ± 0,5% για έλεγχο κόστους:Ο ψηφιακός μετρητής εξαλείφει τις εικασίες στη διανομή μεγάλου όγκου, διασφαλίζοντας ακριβή παρακολούθηση του αποθέματος και ακριβή τιμολόγηση πελατών. Αποφεύγει την υπερβολική διανομή, η οποία μπορεί να σπαταλήσει λάδι και να αυξήσει το λειτουργικό κόστος.
- Σωλήνας SAE 10R2AT 4m:Ο ανθεκτικός στο λάδι σωλήνας ονομαστικής πίεσης 138 Bar υποστηρίζει διανομή μεγάλων αποστάσεων χωρίς να επανατοποθετεί το βαρύ καρότσι. Η εσωτερική του διάμετρος 1/2" εξασφαλίζει ανεμπόδιστη ροή, που ταιριάζει με την έξοδο μεγάλου όγκου της αντλίας για απρόσκοπτη λειτουργία.
Σενάρια εφαρμογής
Ανεφοδιασμός Περονοφόρων Βιομηχανικής Αποθήκης
Απαίτηση σεναρίου:Μια αποθήκη παραγωγής συντηρεί 10 ηλεκτρικά περονοφόρα ανυψωτικά (το καθένα χρειάζεται 40L υδραυλικό λάδι, SAE100) καθημερινά, χρησιμοποιώντας βαρέλια λαδιού 220KGS. Η αποθήκη απαιτεί μια φορητή λύση για τον ανεφοδιασμό με καύσιμα περονοφόρων ανυψωτικών οχημάτων που είναι σταθμευμένα σε διαφορετικούς κόλπους χωρίς βοήθεια περονοφόρου.
Διαδικασία λειτουργίας:
- Ρύθμιση:Ασφαλίστε ένα τύμπανο υδραυλικού λαδιού 220 KGS στο καρότσι YD51-013A χρησιμοποιώντας τη συσκευή σύσφιξης. συνδέστε την είσοδο αέρα F1/4"G της αντλίας στον αεροσυμπιεστή της αποθήκης, συνδέστε τον εύκαμπτο σωλήνα 4 m και τον ψηφιακό μετρητή
- Διανομή:Μετακινήστε το τρόλεϊ σε κάθε θέση περονοφόρου ανυψωτικού. Επεκτείνετε τον εύκαμπτο σωλήνα 4 m στην είσοδο λαδιού του περονοφόρου ανυψωτικού. χρησιμοποιήστε τον ψηφιακό μετρητή για να ρυθμίσετε έναν όγκο διανομής 40 λίτρων - το λάδι μεταφέρεται σε ~2,2 λεπτά ανά περονοφόρο ανυψωτικό
- Αποδοτικότητα:10 περονοφόρα ανυψωτικά ανεφοδιάζονται σε ~22 λεπτά. Η κινητικότητα του τρόλεϊ εξαλείφει την ανάγκη μετακίνησης βαρέων τυμπάνων με περονοφόρο
- Ακρίβεια:Ο ψηφιακός μετρητής καταγράφει κάθε διανομή, απλοποιώντας τους ελέγχους απογραφής στο τέλος της ημέρας
Αποτέλεσμα:Τρόλεϊ βαρέως τύπου χειρίζεται μεγάλα τύμπανα. Η υψηλή ροή ανταποκρίνεται στις καθημερινές απαιτήσεις ανεφοδιασμού. Η σχεδίαση για κινητά βελτιστοποιεί τη ροή εργασιών της αποθήκης.
Συντήρηση Στόλου Φορτηγών Κέντρου Logistics
Απαίτηση σεναρίου:Ένα κέντρο logistics εξυπηρετεί 15 φορτηγά παράδοσης (το καθένα χρειάζεται λάδι κινητήρα 35L, SAE50) εβδομαδιαίως, χρησιμοποιώντας τύμπανα 220KGS. Το κέντρο χρειάζεται ακριβή μέτρηση για την παρακολούθηση της χρήσης λαδιού ανά φορτηγό και τον έλεγχο του κόστους συντήρησης.
Διαδικασία λειτουργίας:
- Ρύθμιση:Τοποθετήστε το καρότσι YD51-013A κοντά στην περιοχή συντήρησης. συνδέστε την αντλία στην παροχή αέρα 8 Bar του κέντρου
- Διανομή:Χρησιμοποιήστε τον ψηφιακό μετρητή για να διανείμετε 35 λίτρα λαδιού κινητήρα ανά φορτηγό - η μεταφορά διαρκεί ~1,9 λεπτά ανά όχημα. Η ακρίβεια ±0,5% του μετρητή εξασφαλίζει μη υπερπλήρωση
- Παρακολούθηση κόστους:Καταγράψτε την ένδειξη του μετρητή για κάθε φορτηγό για να εντοπίσετε οχήματα με υπερβολική κατανάλωση λαδιού
- Ευκολία:Ο εύκαμπτος σωλήνας μήκους 4 μέτρων φτάνει εύκολα στις δεξαμενές λαδιού φορτηγών και οι τροχοί του τρόλεϊ κυλούν ομαλά στην τσιμεντένια αυλή του κέντρου
Αποτέλεσμα:Ο ακριβής μετρητής απλοποιεί την παρακολούθηση του κόστους. Η σχεδίαση για κινητά ταιριάζει στις ροές εργασιών συντήρησης. ανθεκτική κατασκευή αντέχει στη συχνή χρήση.
Αντικατάσταση λαδιού εργαστηρίου βαρέως τύπου
Απαίτηση σεναρίου:Ένα συνεργείο ειδικεύεται στη συντήρηση του βιομηχανικού κιβωτίου ταχυτήτων και αντικαθιστά το λάδι κιβωτίων ταχυτήτων για 8 μεγάλα κιβώτια ταχυτήτων (το καθένα χρειάζεται 60L λάδι κιβωτίου ταχυτήτων, SAE130) μηνιαίως, χρησιμοποιώντας τύμπανα 220KGS. Το λιπαντικό μεσαίου ιξώδους απαιτεί ισχυρή αντλία για την αποφυγή απόφραξης.
Διαδικασία λειτουργίας:
- Ρύθμιση:Τοποθετήστε την αντλία στο στήριγμα στήριξης του τρόλεϊ. συνδέστε το σωλήνα αναρρόφησης στο τύμπανο λαδιού κιβωτίου ταχυτήτων 220KGS. συνδέστε τον εύκαμπτο σωλήνα στην είσοδο λαδιού του κιβωτίου ταχυτήτων
- Διανομή:Λειτουργήστε την αντλία σε πίεση λειτουργίας 8 Bar - 60 λίτρα λαδιού SAE130 μεταφέρονται σε ~3,3 λεπτά ανά κιβώτιο ταχυτήτων. Η αναλογία 3:1 της αντλίας εξασφαλίζει ομαλή ροή χωρίς απόφραξη
- Αντοχή:Το ψευδάργυρο φινίρισμα του καροτσιού αντιστέκεται στους λεκέδες λαδιού και στη σκόνη συνεργείου. ο εύκαμπτος σωλήνας (SAE 10R2AT) χειρίζεται τη μέγιστη πίεση 24 Bar της αντλίας χωρίς διαρροή
- Ολοκλήρωση:Και τα 8 κιβώτια ταχυτήτων συντηρούνται σε ~26,4 λεπτά - ο μισός χρόνος που απαιτείται με μικρότερες, λιγότερο ισχυρές αντλίες
Αποτέλεσμα:Η αντλία 3:1 χειρίζεται λάδι μεσαίου ιξώδους. κοστούμια σχεδιασμού βαρέως τύπου για χρήση σε εργαστήριο. Η αποτελεσματική ροή μειώνει τον χρόνο συντήρησης.
Συχνές Ερωτήσεις
Ε1: Το τρόλεϊ είναι δύσκολο να μετακινηθεί όταν είναι φορτωμένο με τύμπανο 220 KGS. Πώς μπορώ να βελτιώσω την κινητικότητά του;
A1: Η μειωμένη κινητικότητα συνήθως προκαλείται από απόφραξη του τροχού ή ανεπαρκή λίπανση. Λύσεις:
- Καθαροί τροχοί και τροχοί:Αφαιρέστε υπολείμματα λαδιού, σκόνη ή υπολείμματα από τους άξονες των τροχών και τα ρουλεμάν τροχού - η συσσώρευση αυξάνει την τριβή
- Ελέγξτε τις συνθήκες δαπέδου:Βεβαιωθείτε ότι το δάπεδο είναι απαλλαγμένο από ρωγμές, χτυπήματα ή χαλαρά υπολείμματα. χρησιμοποιήστε ένα λαστιχένιο πατάκι σε τραχιές περιοχές για να δημιουργήσετε μια πιο λεία επιφάνεια
- Λιπάνετε κινούμενα μέρη:Εφαρμόστε λιπαντικό βαρέως τύπου, ανθεκτικό στο λάδι στα ρουλεμάν των τροχών και στις αρθρώσεις τροχού ανά τρίμηνο. Αυτά τα βήματα θα αποκαταστήσουν την ομαλή κινητικότητα
Ε2: Μπορεί η αντλία να χειριστεί λάδι με ιξώδες μεγαλύτερο από SAE130 (π.χ. SAE140);
A2: Όχι. Η αναλογία συμπίεσης 3:1 της αντλίας είναι ειδικά βελτιστοποιημένη για λάδια SAE130 ή χαμηλότερου ιξώδους. Η χρήση λαδιού SAE140+ θα έχει ως αποτέλεσμα:
- Μειωμένος ρυθμός ροής:Η αντλία μπορεί να αποδίδει μόνο 10-12 L/Min (40% χαμηλότερη από την ονομαστική της χωρητικότητα)
- Αυξημένη φθορά αντλίας:Το υψηλό ιξώδες αναγκάζει τα εξαρτήματα συμπίεσης της αντλίας να εργάζονται σκληρότερα, μειώνοντας τη διάρκεια ζωής της έως και 50%
- Κίνδυνος απόφραξης:Το παχύ λάδι μπορεί να μπλοκάρει τον σωλήνα αναρρόφησης 42 mm ή την έξοδο λαδιού M1/2" G. Για λάδια με ιξώδες υψηλότερο από SAE130, χρησιμοποιήστε κιτ YEEDA με αντλία αναλογίας συμπίεσης 5:1 (π.χ. YD51-013B)
Ε3: Η ένδειξη του ψηφιακού μετρητή δεν ταιριάζει με τον πραγματικό όγκο λαδιού που διανεμήθηκε. Πώς μπορώ να το βαθμονομήσω;
A3: Βαθμονόμηση του μετρητή χρησιμοποιώντας ένα πιστοποιημένο δοχείο όγκου για ακρίβεια:
- Αποκτήστε ένα πιστοποιημένο κοντέινερ:Χρησιμοποιήστε δοχείο 50 λίτρων με επαληθευμένο όγκο (ανιχνεύσιμο με εθνικά ή βιομηχανικά πρότυπα)
- Διανομή λαδιού:Χρησιμοποιήστε τον ψηφιακό μετρητή για να διανείμετε 50 λίτρα λαδιού στο πιστοποιημένο δοχείο
- Προσαρμογή βαθμονόμησης:Εάν ο μετρητής δείχνει 50,25 L (υπερβαίνοντας το όριο σφάλματος ±0,5%), εντοπίστε τη βίδα βαθμονόμησης στο μετρητή (ανατρέξτε στο εγχειρίδιο χρήσης) και περιστρέψτε την ελαφρά για να χαμηλώσετε την ένδειξη μέχρι να ταιριάζει με τον όγκο 50 λίτρων του δοχείου. Επαναλάβετε αυτή τη διαδικασία έως ότου η ακρίβεια του μετρητή πέσει εντός του εύρους ±0,5%.
Ε4: Πώς μπορώ να διατηρήσω το ψευδάργυρο φινίρισμα του καροτσιού για να αποτρέψω τη σκουριά;
A4: Προστατέψτε την επιψευδαργυρωμένη επιφάνεια με αυτά τα απλά βήματα συντήρησης:
- Καθαρισμός μετά τη χρήση:Μετά από κάθε χρήση, σκουπίστε το πλαίσιο του καροτσιού με ένα καθαρό, στεγνό πανί για να αφαιρέσετε τα υπολείμματα λαδιού -- το λάδι παγιδεύει την υγρασία, η οποία επιταχύνει τη σκουριά
- Επιθεωρήστε για ζημιές:Ελέγχετε τακτικά το φινίρισμα για γρατσουνιές ή τσιπς. Εφαρμόστε μικρές κατεστραμμένες περιοχές με βαφή ψεκασμού πλούσια σε ψευδάργυρο για να αποτρέψετε τη σκουριά του εκτεθειμένου χάλυβα
- Σωστή αποθήκευση:Αποθηκεύστε το τρόλεϊ σε στεγνό, καλά αεριζόμενο χώρο--αποφύγετε να το αποθηκεύετε σε εξωτερικούς χώρους ή κοντά σε πηγές νερού (π.χ. νεροχύτες, πλυντήρια πίεσης)
- Ετήσια συντήρηση:Μια φορά το χρόνο, εφαρμόστε ένα λεπτό στρώμα αντισκωριακού λαδιού στο πλαίσιο για να ενισχύσετε την επίστρωση ψευδαργύρου και να παρατείνετε τη διάρκεια ζωής της
