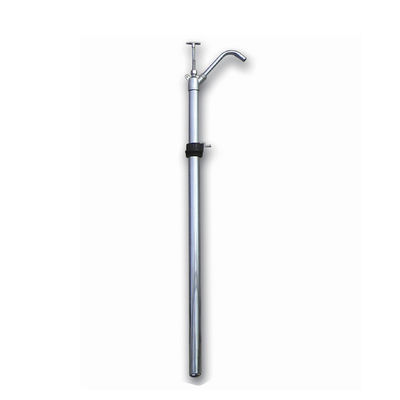

YD51-004C βαριά αντλία τύμπανο: 34L/min, αναρρόφηση 925mm, για εργαστήρια/αγροκτήματα/τοποθεσίες
Προδιαγραφές προϊόντος
Βασικές παραμέτρους
| Κατηγορία παραμέτρου | Ειδική προδιαγραφή |
|---|
| Σχήμα | YD51-004C (Μεγάλη χειροκίνητη αντλία τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου) |
| Τύπος προϊόντος | Βρύση χειροκίνητης αντλίας βαρύτητας 200 γαλόνων συμβατή με τύμπανο, που ενσωματώνει "αποδόσεις υψηλής ροής + ανθεκτικό χρωματοποιημένο χάλυβα + βαθιά αναρρόφηση" για την αντιμετώπιση έργων μεταφοράς υγρών μεγάλης κλίμακας |
| Βασικές παραμέτρους | - Διάμετρος και κεφαλή:
- Διάμετρος εισόδου: φ38,6 mm (μεγάλο διαμετρητή για ταχεία αναρρόφηση υγρού, μειώνει τον κίνδυνο απόφραξης)
- Διάμετρος εξόδου: φ19 mm (αρκετά ευρύς για μεταφορά υψηλής ροής, χωρίς ροή υγρού)
- Κεφαλή αναρρόφησης: 925mm (εξαιρετικά μακρύ για να φτάσει στον πάτο των ψηλών βαρέλιων 200 γαλόνων, ελαχιστοποιεί το υπολειμματικό υγρό)
- Κεφαλή αντλίας: 140 mm (υψηλότερη πίεση από τις τυπικές αντλίες, υποστηρίζει κάθετη μεταφορά σε μικρές δεξαμενές)
- Απόδοση ροής:
- Δυνατότητα ροής: 850 cc ανά στροφή, 40 στροφές ανά λεπτό (≈34 L/min σε συνεπή λειτουργία, 5 φορές ταχύτερη από τις ελαφριές αντλίες)
- Δυνατότητα τύμπου: 200 γαλόνια (συμβατό με τα τυμπάνια τύμπου 200 γαλόνων)
- Σύνθεση υλικού:
- Κεντρικός σωλήνας: Χάλυβας χρωματισμένο (δυνατό τοίχωμα, αντιτρίχνης, ανθεκτικό στις συγκρούσεις, αντέχει σε βαριά χρήση)
- Πιστόν: PP (πολυπροπυλένιο, υψηλής αντοχής, χωρίς παραμόρφωση υπό υψηλή πίεση)
- Δαχτυλίδι σφραγίδας: Buna N/Nitrile (ανθεκτικό στο λάδι, υψηλής ελαστικότητας, διατηρεί αδιάβροχη σφραγίδα υπό υψηλή ροή)
- Προσαρμοστής τύμπου: 2 "G-νήμα (ενισχυμένο νήμα, ασφαλώς κλειδώνει σε τύμπους βουνά, χωρίς γλιστρώσεις κάτω από υψηλή ροή)
- Βάρος και συσκευασία:
- Ν.Δ. (καθαρό βάρος): 2 kg (βαρύ φορτίο για σταθερότητα, εγκατάσταση/απομάκρυνση για δύο άτομα)
- Συσκευασία: 10 κιβώτια ανά κουτί (ενισχυμένο κουτί με ένθετα αφρού, αντισύγκρουση κατά τη μεταφορά)
- Εφαρμόσιμα υγρά:Ντίζελ, βενζίνη, λάδι κινητήρα, υδραυλικό λάδι, κηροζίνη και άλλα μη διαβρωτικά υγρά που προέρχονται από πετρέλαιο· απαγορεύεται για ισχυρά οξέα, αλκαλικά ή υγρά υψηλής θερμοκρασίας (> 80°C)
|
Αποτελέσματα δοκιμών επιδόσεων
| Τμήμα δοκιμής | Συνθήκη δοκιμής | Αποτελέσματα δοκιμής |
|---|
| Σταθερότητα υψηλής ροής | Λειτουργεί με 40 χτυπήματα/min για τη μεταφορά ντίζελ από βαρέλι 200 gal για 2 ώρες | Η ταχύτητα ροής παραμένει σταθερή στα 34 L/min (850 cc/χρονοδιαστολή × 40 χρονοδιαστολές/min) · δεν υπάρχει πτώση πίεσης ή διακύμανση ροής |
| Δυνατότητα απόρριψης διαρροών | Γεμίστε την αντλία με υδραυλικό λάδι (επισφάνεια 46 cSt), λειτουργήστε για 1 ώρα με μέγιστη ροή | Το δαχτυλίδι σφραγίδας νιτρίλης διατηρεί σφιχτή σφραγίδα· δεν υπάρχει διαρροή στις αρθρώσεις του προσαρμοστή, του έμβολο ή του σωλήνα· 100% κατακράτηση υγρού |
| Δυνατότητα | Εκτελέστε 15.000 διαδοχικές εγχειρήσεις (παρασκευάζεται 1 μήνας έντονης χρήσης) με ροή 34 L/min | Χρωματισμένος σωλήνας χωρίς κάμψη· έμβολο PP χωρίς φθορά· ενισχυμένο νήμα προσαρμοστή χωρίς αποκόλληση· λειτουργίες αντλίας κανονικά |
| Απόδοση αναρρόφησης | Δοκιμαστική αναρρόφηση από βαρέλι 200 gal με 5L υπολειμματικό λάδι στο κάτω μέρος | 925mm ρουφή κεφαλή εκχυλίζει 4,8L υπολειμματικού ελαίου (96% ποσοστό εκχύλισης), ελάχιστες απόβλητες |
Λεπτομέρειες για το προϊόν
Η YD51-004C Heavy-Duty Manual Drum Pump αντιμετωπίζει τους περιορισμούς των ελαφρών αντλιών: "αργή ροή, ρηχή αναρρόφηση και εύθραυστη κατασκευή".34 L/min υψηλή ροή + 925 mm βαθιά αναρρόφηση + ανθεκτικός χρωματοποιημένος χάλυβαςΕίναι κατασκευασμένο για μεγάλες αποστολές μεταφοράς βαρέλι 200 γαλόνων.
Υψηλή απόδοση ροής: εξοικονόμηση χρόνου για μεγάλες εργασίες
- 34 L/min Γρήγορη μεταφορά:Η ταχύτητα ροής των 850 cc ανά χτύπημα και 40 χτυπήματα ανά λεπτό επιτρέπουν τη μεταφορά 34L υγρού ανά λεπτό - αρκετά για να αδειάσει ένα βαρέλι 200 γαλόνων (≈757L) σε μόλις 22 λεπτά.
- Σχεδιασμός ευρείας εισόδου/εξόδου:Η είσοδος φ38,6 mm και η έξοδος φ19 mm συνεργάζονται για να ελαχιστοποιήσουν την αντίσταση ροής.
Σκληρή και ανθεκτική στη διάβρωση κατασκευή
- Σιδηροδρομικά σωλήνα χρωμικού χάλυβα:Αντιστέκεται στη σκουριά και τις γρατζουνιές ενώ αντέχει σε τυχαίες συγκρούσεις.
- Ενισχυμένη σφραγίδα νιτριλίου:Πιο παχιά από τις τυπικές σφραγίδες (2 mm έναντι 1 mm), εξασφαλίζοντας ότι μπορεί να χειριστεί υψηλή πίεση ροής χωρίς διαρροές.
- Σθεναρό έμβολο PP:Σχεδιασμένο να αντέχει την πίεση των 850 cc ανά στροφή ενώ κινείται ομαλά.
Βαθιά αναρρόφηση και συμβατότητα τύμπανο
- 925 mm υπερυψωμένη κεφαλή αναρρόφησηςΦτάνει στον πάτο των ψηλών βαρελιών των 200 γαλόνων, εκχύνοντας το 96% του υγρού.
- 2 "Αναπροσαρμοστής ενισχυμένου με νήμα G:Διαθέτει ενισχυμένα νήματα που κλειδώνουν σταθερά σε τυπικά ντραμς.
Σενάρια εφαρμογής
Βιομηχανικό εργαστήριο Υδραυλική μεταφορά πετρελαίου
Απαιτήσεις σεναρίου:Ένα εργοστάσιο μεταφέρει 500 λίτρα υδραυλικού λαδιού ημερησίως από βαρέλια 200 γαλόνων σε 10 μηχανήματα (50 λίτρα η καθεμία).
- Εγκατάσταση: 2 εργαζόμενοι συνδέουν το YD51-004C στον τύμπανο (2 λεπτά)
- Μεταφορά: λειτουργία της αντλίας με 40 χτυπήματα/λεπτο - 50L υδραυλικού ελαίου μεταφέρεται ανά μηχανή σε ~1,5 λεπτά
- Αποτελεσματικότητα: 10 μηχανές σε 15 λεπτά
Εφοδιασμός με καύσιμο του στόλου μεγάλων γεωργικών τρακτέρ
Απαιτήσεις σεναρίου:Μια φάρμα με 20 τρακτέρ (καθένας χρειάζεται 100 λίτρα ντίζελ την ημέρα) χρησιμοποιεί βαρέλια 200 γαλόνων ντίζελ.
- Εγκατάσταση: Εγκατάσταση YD51-004C στο ντέρμπι ντίζελ
- Αναπλήρωση καυσίμου: μεταφορά 100L ντίζελ ανά ελκυστήρα σε ~ 3 λεπτά
- Εύκολο: Η κεφαλή αναρρόφησης 925 χιλιοστών αδειάζει εντελώς το τύμπανο
Γεννήτρια εργοστασίου
Απαιτήσεις σεναρίου:Ένα εργοτάξιο έχει 5 μεγάλες γεννήτριες (κάθε μία χρειάζεται 200 λίτρα βενζίνης την εβδομάδα) και χρησιμοποιεί βαρέλια βενζίνης 200 γαλόνων.
- Κινητικότητα: Δύο εργαζόμενοι μεταφέρουν την αντλία των 2 κιλών στο βαρέλι βενζίνης
- Καύσιμο: λειτουργία της αντλίας για τη μεταφορά 200L βενζίνης ανά γεννήτρια σε ~ 5,9 λεπτά
- Ασφάλεια: Η σφραγίδα νιτριλίου εμποδίζει τη διαρροή βενζίνης
Συχνές Ερωτήσεις
Ερώτηση 1: Η ροή της αντλίας μειώνεται κατά τη μεταφορά υδραυλικού ελαίου υψηλής ιξώδους.
Α1: Η υψηλή ελαστικότητα αυξάνει την αντίσταση ροής - λύσεις:
- Ζεσταίνετε το λάδι:Θέρμανση του υδραυλικού ελαίου σε 40-50°C για τη μείωση της ιξώδους
- Ρυθμίστε την ταχύτητα σφυρίσματος:Αύξηση των σφυγμών σε 45 ανά λεπτό
- Καθαρίστε την είσοδο:Ελέγξτε την είσοδο φ38.6mm για συντρίμμια
Ε2: Μπορεί η αντλία να χρησιμοποιηθεί με βαρέλια μεγαλύτερα από 200 γαλόνια, όπως 300 γαλόνια βαρέλια;
Α2: Ναι, αλλά να ελέγξετε πρώτα το μέγεθος και το ύψος του τύμπανου.
ΕΡΩΤΗΣΗ 3: Η λαβή της αντλίας αισθάνεται βαριά μετά από 30 λεπτά χρήσης.
Α3: Οι βαριές λαβές οφείλονται σε τριβή ή σε λανθασμένη ευθυγράμμιση - διορθώσεις:
- Ζυγίστε το έμβολο:Εφαρμόστε μια μικρή ποσότητα του υγρού που μεταφέρεται
- Ελέγξτε την ευθυγράμμιση του σωλήνα:Βεβαιωθείτε ότι ο κύριος σωλήνας είναι ίσιος
Ε4: Είναι ασφαλές να χρησιμοποιείται η αντλία για βενζίνη σε υπαίθριους χώρους κατασκευής με άνεμο;
Α4: Ναι, αλλά να λαμβάνετε επιπλέον προφυλάξεις ασφαλείας:
- Ασφαλίστε το τύμπανο.Χρησιμοποιήστε βαρέλια για να κρατήσετε σταθερό το βαρέλι των 200 γαλόνων
- Χρησιμοποιήστε προστατευτικό:Εγκαταστήστε ένα πλαστικό προστατευτικό σύστημα στην έξοδο φ19 mm
