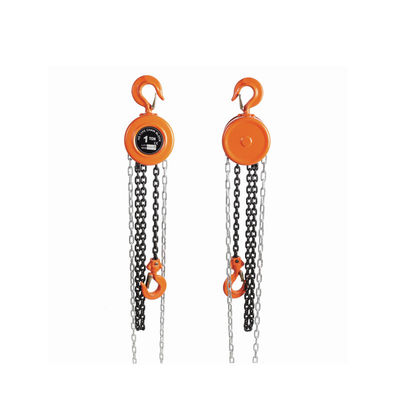

Αλυσίδα HSZ: 0,5-20T φορτίο, 2,5-3m ανύψωση για εργαστήριο/κατασκευή/διάσωση
Προδιαγραφές προϊόντος
Πίνακας περίληψης βασικών παραμέτρων
| Σχήμα |
Δυναμικότητα (Τ) |
Υψόμετρο ανύψωσης (m) |
Δοκιμαστικό φορτίο (T) |
Ελάχιστο χώρο για το κεφάλι (από γάντζο σε γάντζο, mm) |
Τράβηξη αλυσίδας (πλήρες φορτίο, N) |
Αριθμός γραμμών αλυσίδας φορτίου |
Ειδικότητα αλυσίδας (mm) |
Καθαρό βάρος (kg) |
Ακαθάριστο βάρος (kg) |
Μέτρηση συσκευασίας (L × W × H, cm) |
Μέγεθος κιβωτίου αλυσίδας (cm) |
| ΥΔ30-013-0.5Τ |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28 × 21 × 17 |
1.7 |
| ΥΔ30-013-1Τ |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30 × 24 × 18 |
1.7 |
| ΥΔ30-013-1.5Τ |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| ΥΔ30-013-2Τ |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33 × 25 × 19 |
25 |
| ΥΔ30-013-3Τ |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33 × 29 × 20 |
3.7 |
| ΥΔ30-013-5Τ |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45 × 35 × 24 |
5.3 |
| ΥΔ30-013-10Τ |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| ΥΔ30-013-20Τ |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70 × 45 × 75 |
19.4 |
Γενικές βασικές παραμέτρους
| Κατηγορία παραμέτρου |
Ειδική περιγραφή |
| Τοποθέτηση προϊόντος |
Σχεδιασμένο για σενάρια ανύψωσης βαρέων φορτίων σε μεγάλο υψόμετρο χωρίς ηλεκτρική ενέργεια, που εξυπηρετούν τομείς όπως η συντήρηση εξοπλισμού εργοστασίου, η ανύψωση δομικών υλικών, ο χειρισμός φορτίου αποθήκης,και εξωτερική διάσωσηΤα 8 μοντέλα καλύπτουν ένα εύρος φορτίου από 0,5T έως 20T, εξισορροπώντας την ελαφριά φορητότητα και την βιομηχανική ικανότητα υποστήριξης φορτίου. |
| Βασικά χαρακτηριστικά |
- Λειτουργία χωρίς ενέργεια:Δεν απαιτείται εξωτερική παροχή ρεύματος· τραβήξτε χειροκίνητα την αλυσίδα χειρός για ανύψωση, κατάλληλη για σενάρια χωρίς ρεύμα.
- Υπηρεσία προσαρμογής:Υποστηρίζει την εξατομίκευση OEM και τις εξατομικευμένες ρυθμίσεις λειτουργίας.
- Διεθνή πρότυπα:Συμμορφώνεται με τα διεθνή πρότυπα ασφάλειας, με όλα τα μοντέλα να έχουν περάσει τις δοκιμές υπερφόρτωσης (1,5 φορές το ονομαστικό φορτίο).
|
| Δομή και υλικό |
- Σύστημα αλυσίδας:Αλυσίδα υψηλής αντοχής από κράμα βαθμού 80 με ζεστή επικαλυμμένη επιφάνεια για την πρόληψη της σκουριάς.
- Μηχανισμός μετάδοσης:Σχεδιασμός διπλού ρυμουλκούμενου με ακριβές κιβώτιο ταχυτήτων, απόδοση μετάδοσης ≥ 90%.
- Σύστημα πέδησης:Ενσωματωμένο φρένο με σπαθί σπαθί με ροπή πέδησης ≥ 3 φορές τη ροπή ονομαστικού φορτίου.
- Συγκρότηση γάντζου:40Cr σφυρηλατημένα ατσάλινα γάντια με αυτόματη επαναφορά κλειδαριών ασφαλείας.
|
Λεπτομέρειες για το προϊόν
Επικεντρωμένοασφάλεια σε βαριά φορτία + αντοχή εξοικονόμησης εργασίας + καθολικότητα χωρίς ισχύ, η σειρά YD30-013 HSZ Type Chain Block είναι βελτιστοποιημένη για σενάρια ανύψωσης βαρέων φορτίων χωρίς ισχύ.
Διπλό Λεκάνιο + Αλυσίδα Υψηλής Δυναμικότητας, Αδύναμη Ανύψωση βαρέων φορτίων
Διπλή μεταφορά, εξαιρετική απόδοση και αντοχή
- Σημαντική επίδραση εξοικονόμησης εργασίας:Η αντίσταση της μετάδοσης μειώθηκε κατά 30%, η απόδοση ανύψωσης αυξήθηκε κατά 25%.
- Λιγότερη φθορά:Τα ρουλεμάντα κατανέμουν ομοιόμορφα την ακτινοβολία, μειώνοντας την φθορά κατά 40% και επεκτείνοντας τη διάρκεια ζωής σε 1,5 φορές τα συνηθισμένα προϊόντα.
Τάξη 80 Αλυσίδα από κράμα, ανθεκτική στη σκουριά και μη παρεμποδίζουσα
- Δυνατή αντοχή φορτίουΔυνατότητα σπάσματος πολύ υψηλότερη από τις συνηθισμένες αλυσίδες.
- Εξαιρετική αντοχή στη σκουριά:Διπλή ανθεκτική στη σκουριά επεξεργασία από ζεστή γαλβανίωση + παθητική.
- Ελαστικός πλέκτης:Η ακρίβεια της διαστολής της αλυσίδας ≤ 0,1 mm για ακριβή αντιστοίχιση των ζυγών.
Πολλαπλές προστασίες ασφαλείας, χωρίς κινδύνους σε λειτουργίες με βαρύ φορτίο
Φρένα "κλειδώματος κατά την απελευθέρωση", πιο αξιόπιστη προστασία κατά της πτώσης
- Το φρένο κλειδώνει αμέσως όταν απελευθερώνεται η αλυσίδα, εμποδίζοντας την πτώση βαρέων αντικειμένων.
- Το σύστημα πέδησης περνά 1.000 δοκιμές εκκίνησης-αποστολής με βαρύ φορτίο χωρίς επιδείνωση της απόδοσης.
Αντι-αποδέσμευση Αγκίστρι + συμπαγή δομή, ασφαλής και φορητή
- Αντι-αποσπασμός γάντζο:Επαναφορά των κλειδαριών ασφαλείας με γωνία ανοίγματος ≤ 60°.
- Ελαφρύ σχέδιο:0Το μοντέλο.5T ζυγίζει μόνο 8 kg. Το μοντέλο 20T διαθέτει μοντελοποιημένο σπιλτ σχεδιασμό για εύκολη μεταφορά.
Σενάρια εφαρμογής
Συντήρηση εξοπλισμού εργοστασίου (κεντρικό σενάριο: μοντέλα 0.5T-5T)
Απαιτήσεις σεναρίου:Ανύψωση αγωγού μηχανής 5T από την κοιλότητα του εξοπλισμού (2,5 m ύψος) κατά την διακοπή ρεύματος σε στενό χώρο εργασίας.
Αποτελέσματα:Μειώνει τους χειριστές κατά 70%, μειώνει το χρόνο ανύψωσης από 1 ώρα σε 20 λεπτά.
Ανύψωση δομικού υλικού (Σενάριο 2: Πρότυπα 3Τ-10Τ)
Απαιτήσεις σεναρίου:Ανυψώνοντας ένα 8 τόνων ατσάλινο δέμα σε μια πλατφόρμα 10 μέτρων σε ένα εργοτάξιο χωρίς ηλεκτρική ενέργεια.
Αποτελέσματα:Μειώνει το κόστος ανύψωσης κατά 80%, λειτουργεί συνεχώς για 1 μήνα σε χώρους με σκόνη.
Διαχείριση φορτίου αποθήκης και διάσωση σε εξωτερικό χώρο (σενάριο 3: μοντέλα 0.5T-20T)
Απαιτήσεις σεναρίου:Μετακίνηση 15T ράφι στην αποθήκη; ανύψωση 5T όχημα σε υπαίθρια διάσωση.
Αποτελέσματα:Αυξάνει την αποδοτικότητα της αποθήκης κατά 80%, ολοκληρώνει τη διάσωση οχήματος σε 30 λεπτά χωρίς ηλεκτρική ενέργεια.
Συχνές Ερωτήσεις
Ε1: Πώς να επιλέξετε το σωστό μοντέλο με βάση τις πραγματικές ανάγκες;
Α1:Επιλέξτε με βάση το φορτίο, το ύψος και το σενάριο:
- Επιλέξτε μοντέλο με ονομαστικό φορτίο 20% υψηλότερο από το πραγματικό φορτίο
- Τα μοντέλα 0.5T-1.5T έχουν ανύψωση 2,5m· 2T-20T έχουν ανύψωση 3m
- Προτεραιότητα σε μοντέλα γαλβανισμένης αλυσίδας για εξωτερική χρήση
Ε2: Η αλυσίδα κολλάει κατά τη διάρκεια της ανύψωσης. Είναι αυτό ένα λάθος; Πώς να το λύσετε;
Α2:Συνήθως λειτουργία ή θέμα συντήρησης:
- Για την εμπλοκή της αλυσίδας: Τραβήξτε αργά την αλυσίδα χειρός προς την αντίστροφη κατεύθυνση
- Για ανεπαρκή λίπανση: Προσθήκη λιπαρών ουσιών με βάση το λίθιο (μοντέλο Li-2)
Ε3: Μετά από μακροχρόνια χρήση, η επίδραση του φρένου μειώνεται.
Α3:Ρυθμίστε το ανοιχτό χώρο των φρένων:
- Χαλαρώστε τον καρφί για την στερέωση του φρένου
- Γυρίζετε το μπουλόνι ρύθμισης με την κατεύθυνση των ρολογιών (1/4 στροφή κάθε φορά)
- Αντικαταστήστε την πλάκα του φρένου σε περίπτωση φθοράς ≥ 1 mm
Ε4: Όταν χρησιμοποιείται σε εξωτερικούς χώρους σε χαμηλές θερμοκρασίες (-25°C), η αλυσίδα γίνεται εύθραυστη και το φρένο αποτυγχάνει;
Α4:Όχι, με τις κατάλληλες προετοιμασίες:
- Οι αλυσίδες από κράμα 80 διατηρούν την αντοχή τους στους -25 °C
- Το λίπος πέδησης είναι ανθεκτικό σε χαμηλές θερμοκρασίες έως -30°C
- Προθέρμανση των εξαρτημάτων τραβώντας την χειροκίνητη αλυσίδα 10-15 φορές
